Alfa APOE03GS

Kirjeldus

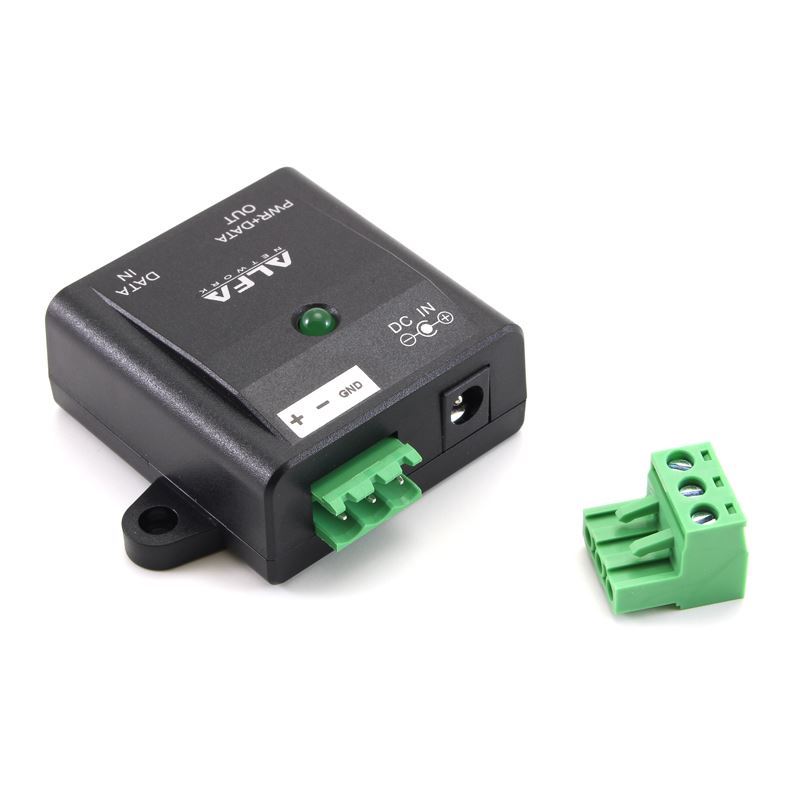

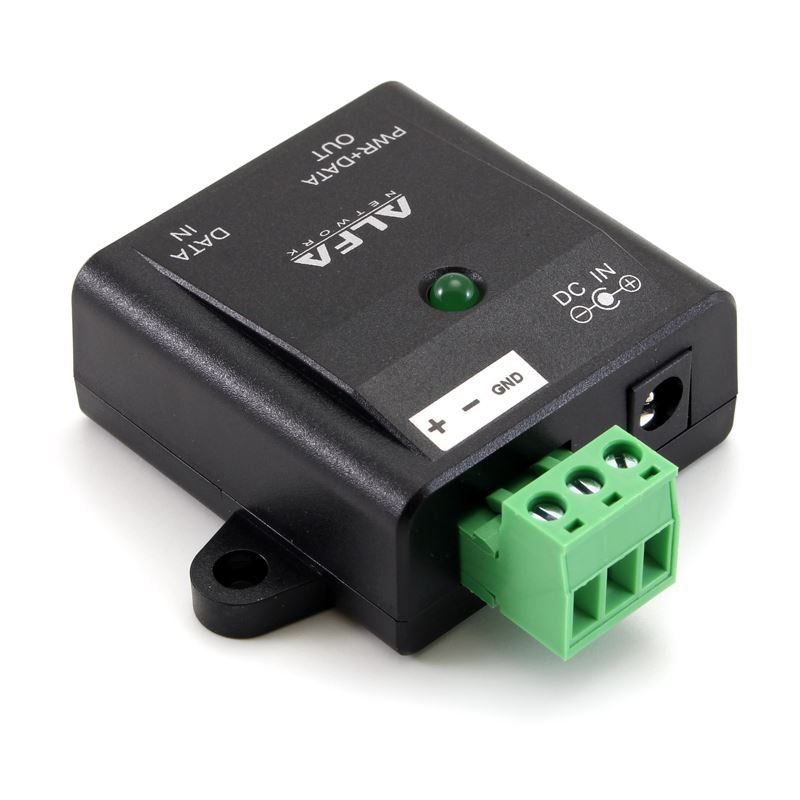

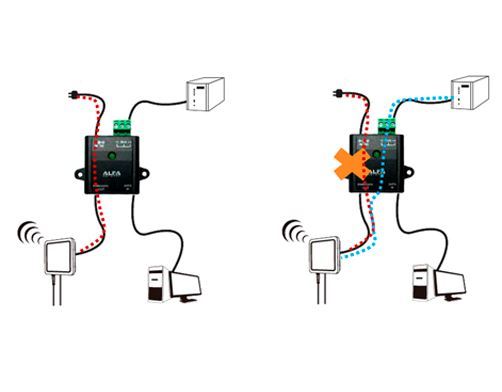

APOE03GS on ühepordine Gigabitine ( 10/100/1000 Base-T) tagavaratoitepesaga PoE Midspan/injektor, millel on ülepinge kaitse ja mis pakub PoE-ga varustatud võrguseadmetele alalisvoolu. See on ühilduv seadmetega, mis toetavad IEEE 802.3af/at standardset PoE toiteplokki, kasutades režiimi B (Toite edastamise kiud 4/5 ja 7/8). Sobib kasutamiseks MikroTik RouterBoard seadmetega.

Sisend:

1.1 Sisendpinge: 5 V kuni 57V , Nominal = 48V

Üldine:

2.1 Töötemperatuur: -0 ~ 40
2.2 Säilitustemperatuur: -20 ~ 60
2.3 Niiskustaluvus: 10% ~ 80% mittekondenseeruv
2.4 RJ-45 pesa
2.5 Alalisvoolu toitepistiku diameeter: 2.1Ø / 5.5Ø , pikkus: 12 ± 0.5mm
2.6 Alalisvoolu toitepistiku polaarsus: sees (+), väljas (-)

PIN Define

RJ-45 Input ( Data ) RJ-45 Output ( Data & Power )

PIN Symbol Symbol

1 TXRX A+ TXRX A+

2 TXRX A- TXRX A-

3 TXRX B+ TXRX B+

4 TXRX C+ TXRX C+ DC+

5 TXRX C- TXRX C- DC+

6 TXRX B- TXRX B-

7 TXRX D+ TXRX D+ DC-

8 TXRX D- TXRX D- DC-
